- up to 4 universal inputs with built-in totalizer, - up to 4 digital inputs (+ one permanent), - up to 4 binary outputs - or up to 4 analogue ones.

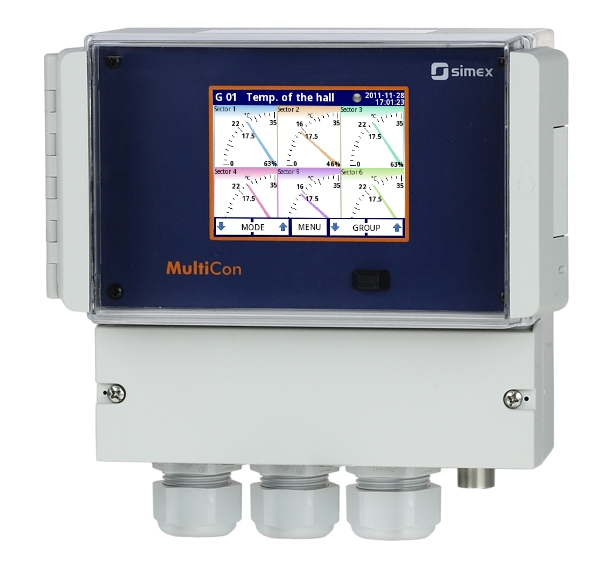

MultiCon 제품군의 기능 응용 범위를 확대 한 결과, CMC-N16 벽 장착 모델이 설계되었습니다. 새로운 IP 65 인클로저 패널 장착 인클로저 전형적인 제어기 / 데이터 레코더의 안전한 설치가 불가능한 가혹한 환경에서 사용할 수있습니다. 가능한 입력들의 수는 패널 장착 모델과 비교하면 감소되지만, 사용할 수있는 기능은 유지됩니다. 고급 제어 기능 (PID, ON / OFF, 시간 및 프로필 등) 및 설정 값, 로깅, 통제 된 객체의 현재 상태를 통합하는 최초의 산업용 디바이스 중 하나입니다.다. 리눅스 펌웨어를 기반으로 안정적이고 터치 스크린은 또한 구성 쉽고 편안하고 데이터를 읽을 수있습니다. Multicon CMC-N16는 아주 작은 하우징에 구축이지만, 4 입력까지 통합 할 수 있습니다.
Parameters
전원
19-50V DC, 16-35V AC or 85-260V AC/DC
전력
typical 15 VA, max. 20 VA
출력
2 or 4: analogue 4 ÷ 20 mA (passive, isolated, resolution 14 bit); SPST relay 1A/250V; SSR passive (OC with PWM); mixed outputs (2 x REL / 2 x 4 ÷ 20 mA, 2 x REL / 2 x SSR passive, 2 x 4 ÷ 20 mA / 2 x SSR); sensor supply: 24 V DC ± 5% (200 mA max. for current inputs)
화면
3.5 inch graphic TFT, 16-bit colour, 320 x 240 pixels, with touch screen
입력
2 or 4 universal, isolated: 0/4 ÷ 20 mA (also totalizer mode); 0/1 ÷ 5V, 0/2 ÷ 10V; thermocouples: J, K, S, T, N, R, B, E (PN-EN), L (GOST); -10 ÷ 25 mV, -10 ÷ 100 mV, 0 ÷ 600 mV; RTD (2/3 wire): Pt100, Pt500, Pt1000 (PN-EN), Pt'50, Pt'100, Pt'500 (GOST), Ni100, Ni500, Ni1000 (PN-EN), Cu50, Cu100 (PN-83M-53852), Cu'50, Cu'100 (PN-83M-53852); resistance 0 ÷ 300 Ω, resistance 0 ÷ 3 kΩ; 2 universal pulse counter / ratemeter, (max. freq. 5 kHz); 5 digital inputs 24V DC (1 input available in standard, integrated with PS32 or PS42 power supply module)
통신
Basic version: RS-485, 1 x USB Host; ETE version: 1 x Ethernet wired via gland to RJ45 built-in connector; ETEC version: 1 x Ethernet wired to M12 connector; ETR version: 1 x Ethernet wired via gland to RJ45 built-in connector + 2nd RS-485 port; ETRC version: 1 x Ethernet wired to M12 connector + 2nd RS-485 port
프로토콜
Modbus RTU Master or Slave, Modbus TCP Server, HTTP
레코딩 속도
from 0,1 s to 24 h with resolution 0,1 s
사용온도범위
0°C ÷ +50°C (standard), -20°C ÷ +50°C (option)
내부메모리
internal 1,5 GB
보관온도
-10°C ÷ +70°C or -20°C ÷ +70°C (depending on version)
사이즈
166 x 161 x 103 mm (without glands); 166 x 191 x 103 mm (with glands)
재질
ABS (case), polycarbonate (front panel)
Case
wall mounted
보호
IP 65
소프트
Free DAQ Manager software for multichannel controller can be downloaded directly from section „Download”
