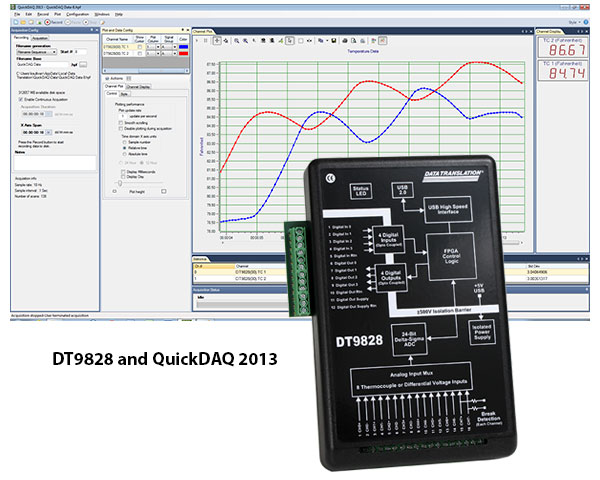

저비용 USB 전원 열전대 DAQ 모듈

주요 특징 :

• USB 전원 공급으로 별도의 전원공급이 필요치 않음
• 열전대 또는 전압 측정을위한 8개 차동 아날로그 입력 채널
• B, E, J, K, N, R, S, T 열전대 및 유형에 대한 지원
• 모든 열전대 입력에 대해 하나의 차가운 접합 보상 (CJC) 회로
• 오픈 열전대 감지
• 24 비트 해상도
• ± 156mV의 전압 입력 범위
• 초당 600 샘플링속도
• 4개의 절연 TTL 디지털 입력, 아날로그 입력에 대해 디지털 입력 포트의 상태를 읽을 수 있슴
• 4개의 절연, 오픈 컬렉터 디지털 출력
• 접지 루프를 방지하기 위해 컴퓨터에 ± 500V 갈바니 절연
• 데이터를 취득 분석 표시 할 수있는 소프트웨어 및 드라이버 QuickDAQ 2013 기본공급
• 사용 가능한 인터페이스 도구를 통해 LabVIEW와 MATLAB과 호환




  QuickDAQ 2013 전용소프트웨어 무료제공

  QuickDAQ 소프트웨어는 모든 데이터 USB 및 아날로그 입력 스트리밍을 지원하는 장치에서 표시 할 수 있습니다. 하드웨어와 QuickDAQ을 결합하여 디스크에 데이터를 수집 플롯 및 디지털 디스플레이에 결과를 표시하고 기록 된 데이터 파일을 읽어 올 수 있습니다. 이 강력한 데이터 로깅 소프트웨어와 함께 더 많은 고급 분석 용 Microsoft Excel ® 및 Mathworks MATLAB ® 같은 다른 응용 프로그램에 가져올 수 있습니다.

  주요 특징 :

  • 로깅,수집, 표시,측정을 위한 사용이 매우 쉬운 응용 소프트웨어
  • 하드웨어장치를 손쉽게 선택
  • 센서에 대한 입력 범위 및 엔지니어링 단위에 대한 모든 입력채널 설정이 용이
  • 여러 하드웨어 설성의 저장 및 불러오기
  • 각 장치의 입력 채널 목록에서 지원하는 모든 채널에서 데이터를 수집
  • 디스크에 획득한 데이터를 기록
  • 채널 사용 중 디지털표시하는 동안 플롯 창을 사용하여 데이터를 획득
  • 통계 창에서 획득 한 데이터에 대한 통계를 표시합니다
  • 추가적인 분석을 위해 Excel에서 기록 된 데이터를 열수있슴
  • 사용자의 요구에 맞게 트리거 설정을 사용자가 정의할 수있슴
  • 두개의 모드에 한개의 QuickDAQ를 사용
    • 수집 모드는 데이터를 수집 할 수 있습니다
    • 파일 리더 모드는 이전에 기록 된 데이터 파일을 볼 수 있습니다
