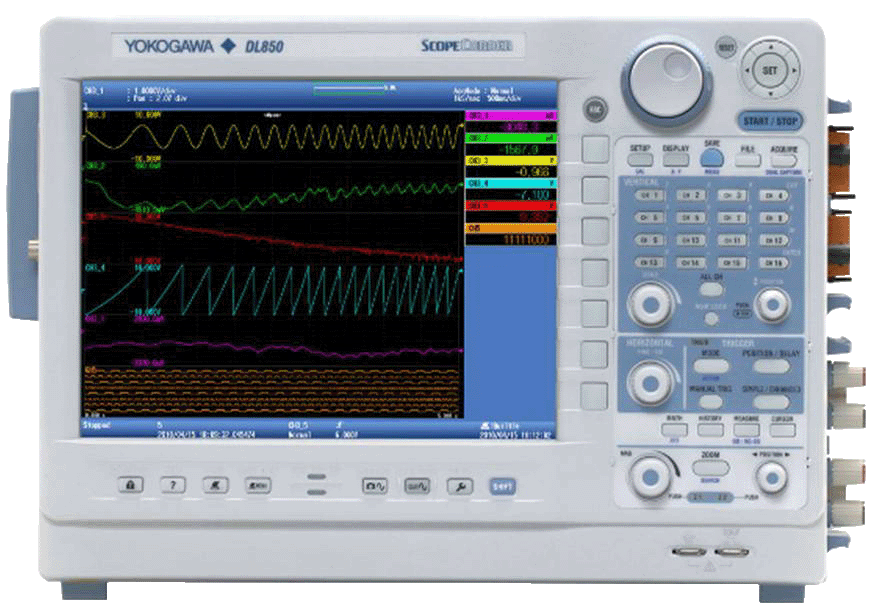

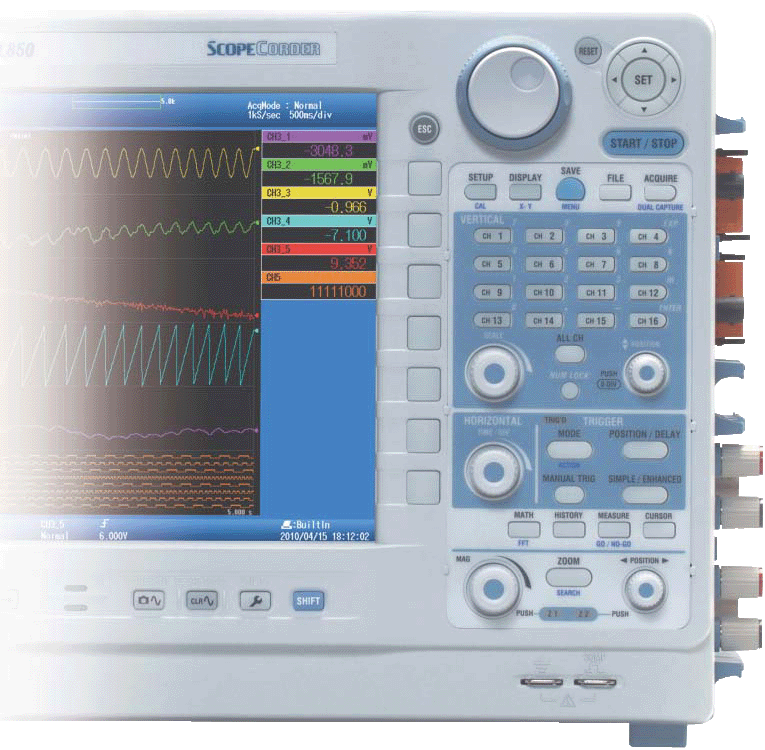

고속 단발현상을 측정하기 위한 오실로스코프의 기능과 장시간  측정하기 위한 레코드 기능을 혼합한 스코프코더 입니다.

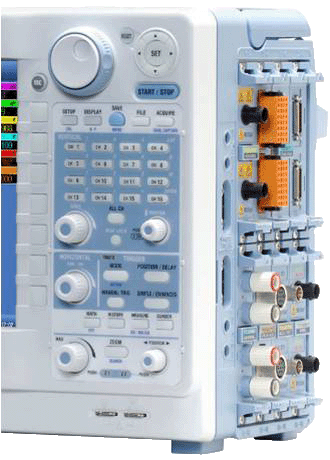

일반 레코더보다 빠른 측정속도를 가지고 있기 때문에 측정 범위가 넓고 다양한 입력 앰프를 모듈화 시켜 본체 내에 INSTALL하는 방식이므로 복잡한 다채널 측정시에 효율적으로 대응할 수 있는 고성능 장비입니다.
250MPts(W) 의 대용량 메모리를 탑제하였고 장시간 이상현상의 관찰,기록이 가능한 장비 입니다. 또한 전압, 전류, 왜곡, 가속도, 온도 등 다양한 신호를 동기계측 가능한 모듈형 신호파형기록 측정기 입니다.

[고속 & 고내압 절연 기술]

- 광케이블에 의한 고속 & 고내압 절연기술에 의해
  100MS/s, 12bit,1KV* 절연측정을 실현
                                      * 절연프로브(700929 or 701947) 사용시




[고속 & 대량 데이터 처리]

- 고속데이터 압축엔진에 의해 기가 메모리에 대한
  모든 길이의 표시와 순시 줌
                                              (임의 사이즈) 의 실현






[우수한 Common 모드 노이즈 억제 성능]

- 전원, 회로의 절연기술, 철저한 실드에 의해 우수한 노이즈 억제성능 실현






 ◎ IRIG [외부 시간 동기]

- 떨어진 거리의 2대의 DL-850을 정확히 동기한 측정이 가능
(외부 기준 신호에 시간과 샘플링 클럭을 동기하는 기능입니다 _ 정시 트리거를 사용하면 정기 관측이 가능합니다.)
* 대응 IRIG 포맷: A002, B002, A132, B122
* 동기 정밀도: 최고 1us(기준신호에 의함)
* IRGIG란 미국의 Inter-Range Instrumention Group의 약자로 군용의
규격에서 시작되어 항공기 업계에서도 사용되고 있습니다. 일본내에서는 방위,
우주관계의 데이터 레코터를 사용한 계측의 업계에 사용되고 있습니다

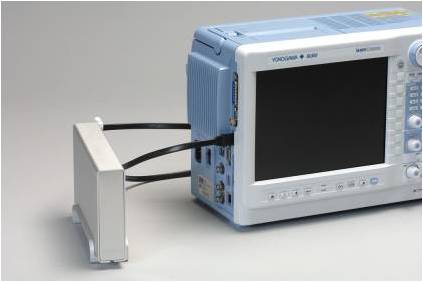

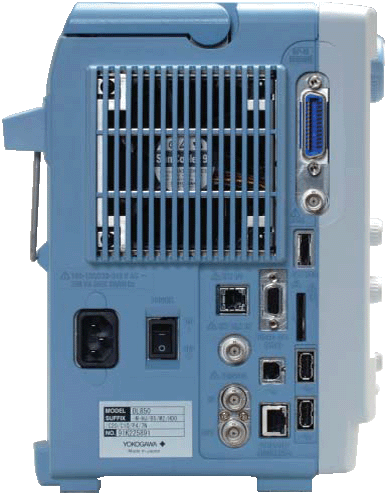

 ◎ 외부 하드디스크 인터페이스

 - 외부접속한 HDD에 측정데이터를 직접 기록
   (DL-850을 현장에 그대로 두고, 데이터만을 사무소에서 확인하는 경우 등에 유효합니다.)
 * 내부 HDD와 동등한 성능으로 연속 데이터 측정 보존 가능
   (USB 외부 미디어는 불가)
 * eSATA 규격의 미디어를 접속가능




 ◎ 리얼타임 파일 해석 [Xviewer DL950어드밴스 유틸리티]

 - 하드디스크 기록중에 PC로 데이터 해석이 가능
   (연속 운전하면서 과거의 데이터를 해석가능, 고속레코더의 Paperless 화를 실현)
 * 파일을 분할하면서 HDD에 저장해 저장한 데이터를 PC에 전송하는 기능
 * 정상적으로는 스코프코더 단품으로 측정을 실시해 임의의 다이밍네 PC와 접속하여
   지금까지의 파형 데이터를 자동적으로 전송,


-------------------------------------------------------------------------------------

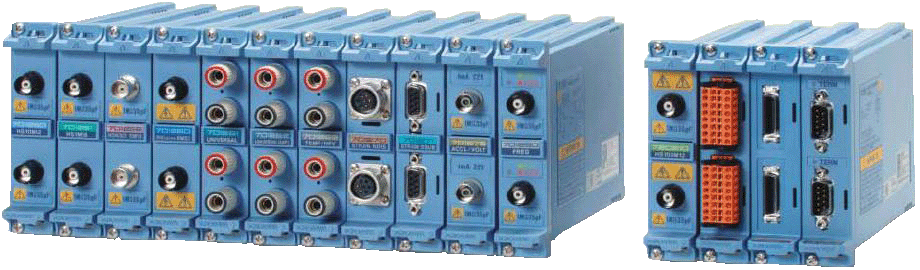

Module Selection

Input	Model No.	Sample Rate	Resolution	Bandwidth	Number of Channels	Maximum Input Voltage (DC+ACpeak)	DC Accuracy	Note
Analog / Voltage	720210	100 MS/s	12-Bit	20 MHz	2	1000 V*2 200 V*3	±0.5%	High speed · High voltage · Isolated
	701250*5	10 MS/s	12-Bit	3 MHz	2	600 V*2 250 V*3	±0.5%	high noise immunity
	701251	1 MS/s	16-Bit	300 kHz	2	600 V*2 140 V*3	±0.25%	High sensitivity range (1mV/div), low noise (±100 μVtyp.), and high noise immunity
	701255*5	10 MS/s	12-Bit	3 MHz	2	600 V*4 250 V*3	±0.5%	non-isolation version of model 701250
	701260	100 kS/s	16-Bit	40 kHz	2	1000 V*2 850 V*3	±0.25%	with RMS, and high noise immunity
	720220	200kS/s	16-Bit	5 kHz	16	42V*3	±0.3%	16CH voltage measurement (Scan-type)
Temperature	701261	100 kS/s (Voltage), 500 S/s (Temperature)	16-Bit (Voltage), 0.1℃ (Temperature)	40 kHz (Voltage), 100 Hz (Temperature)	2	42 V	±0.25% (Voltage)	thermocouple (K, E, J, T, L, U, N, R, S, B, W, iron-doped gold/chromel)
	701262	100 kS/s (Voltage), 500 S/s (Temperature)	16-Bit (Voltage), 0.1℃ (Temperature)	40 kHz (Voltage), 100 Hz (Temperature)	2	42 V	±0.25% (Voltage)	thermocouple (K, E, J, T, L, U, N, R, S, B, W, iron-doped gold/chromel), with AAF
	701265	500 S/s (Voltage), 500 S/s (Temperature)	16-Bit (Voltage), 0.1℃ (Temperature)	100 Hz	2	42 V	±0.08 (Voltage)	thermocouple (K, E, J, T, L, U, N, R, S, B, W, iron-doped gold/chromel), high sensitivity range (0.1mV/div), and low noise (±4 μVtyp.)
Strain	701270	100 kS/s	16-Bit	20 kHz	2	10 V	±0.5% (Strain)	Supports strain NDIS, 2, 5, 10 V built-in bridge power supply
	701271	100 kS/s	16-Bit	20 kHz	2	10 V	±0.5% (Strain)	Supports strain DSUB, 2, 5, 10 V built-in bridge power supply, and shunt CAL
Analog Voltage, Acceleration	701275	100 kS/s	16-Bit	40 kHz	2	42V	±0.25% (Voltage) ±0.5% (Acceleration)	built-in anti-aliasing fi lter, Supports built-in amp type acceleration sensors (4 mA/22 V)
Frequency	701280	25 kS/s	16-Bit	resolution 50 ns	2	420 V*2 42 V*3	±0.1% (Frequency)	Measurement frequency of 0.01 Hz to 200 kHz, Measured parameters (frequency, rpm, period, duty, power supply frequency, distance, speed)
Logic	720230	10 MS/s	ㅡ	ㅡ	8-bit x 2 ports	ㅡ	ㅡ	(8-bit/port) x 2, compatible with four-type of logic probe (sold separately)
CAN	720240	100 kS/s	ㅡ	ㅡ	16signals x2 port	10V	ㅡ	CAN Data of max. 16-bit allowable

*1: Probes are not included with any modules. *2: In combination with 10:1 probe model 700929 *3: Direct input *4: In combination with 10:1 probe model 701940
*5: Some of the models 701250/701255 shipped on or before July, 2007 may require factory rework.
---------------------------------------------------------------------------------------------------
 - Application -

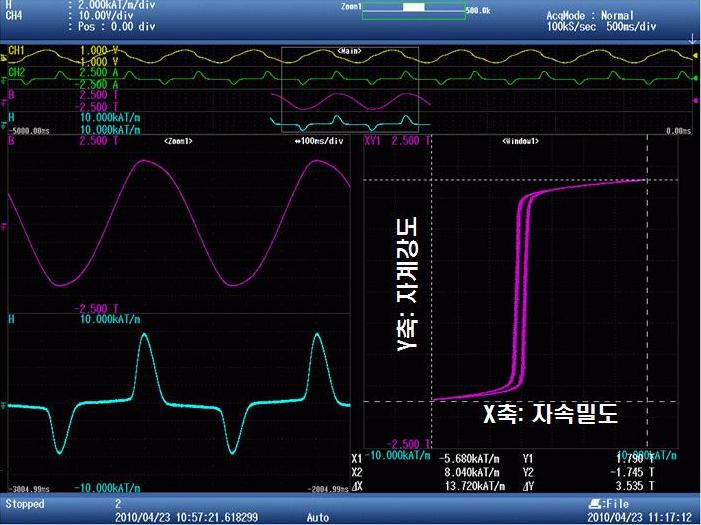

 ◎ BH특성 커브평가

 - 모터는 소형화, 고효율를 위해서 고주파화
 * EV에서는 전기비용의 절감이 중요한 사안이며,
모터의 저속부터 고속 회전까지의 전력손실을
평가할 필요가 있습니다.
자성체의 BH특성을 DL850의 연산기능과 XY표시 파라미터 연산에 의해 측정하여 전력손실을 직접구할 수 있습니다.
 * 자기왜곡에 의한 에너지 손실
 * 소음과 제어의 관계
 * 자기포화의 확인
 * 100KHz ~ MHz 의 BH특성 측정가능

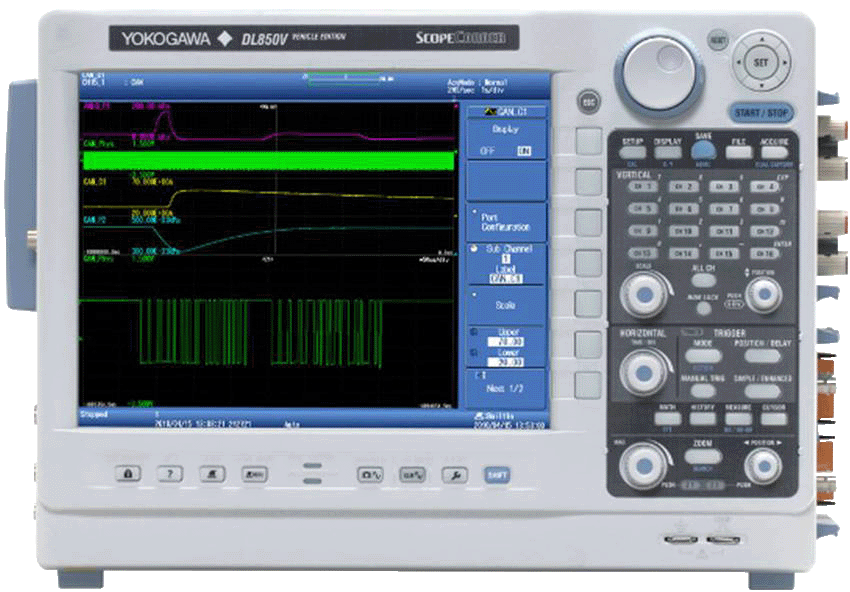

- CAN bus (DL850V Only) -

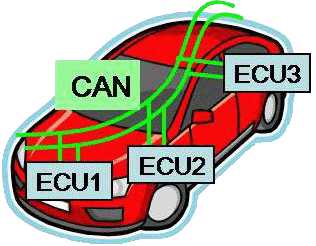

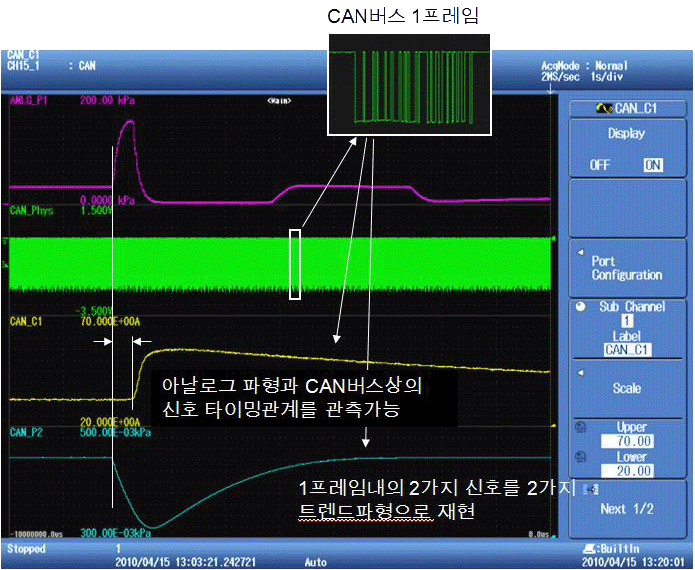

◎ CAN버스의 모니터 평가 (CAN버스 신호와 기타 아날로그 신호의 상관관계를 확인)

 - CAN bus 상에서 전송되는 데이터와 원래의 신호와의
    비교는 물론 아날로그 신호와의 상관관계 확인 가능

 - CAN bus 상의 복수 신호를 파형 표시할 수 있으므로
   프로빙포인트를 절감

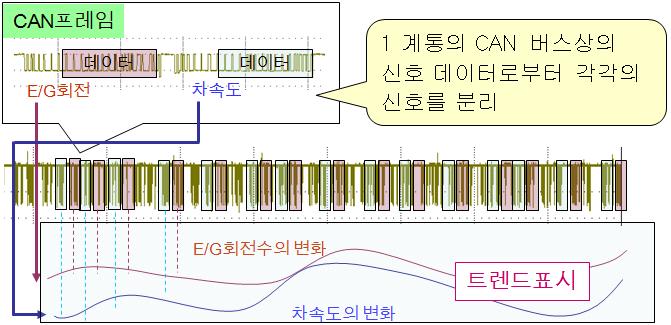

 ※ CAN 모니터 기능이란?
    CAN bus 상의 프레임데이터(Signal)를 트렌드파형으로서 표시하는 기능
