DT9829 스트레인 측정 DAQ

- 스트레인 및 로드셀,전압,전류,온도,저항,써미스터등 멀티입력 8채널 DAQ
 - Full-, Half-, Quarter- Bridge-Based 측정
- 24-Bit, 960Hz ADC 샘플링 - 500V 갈바닉 절연
- USB 전원공급 (별도의 전원장치 불필요)
- 매우 쉽게 스트레인게이지 결선
- 무료 소프트웨어


           DT9829의 동영상보기

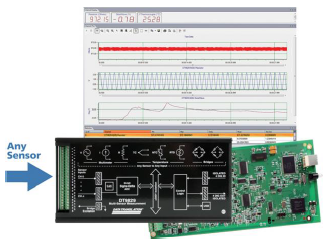

DT9829는 USB 용 휴대용 데이터 수집 다중 센서 측정 모듈입니다. DT9829는 전압 입력, 전류, 열전대, RTD 및
NTC 서미스터, 저항, 브리지 기반 센서 및 스트레인 게이지와 같은 범용 센서 유형 배열을 지원합니다.

• 여러 유형의 센서를 직접 연결하기위한 8 개의 DI 입력 채널
◦ 열전대 : B, E, J, K, N, R, S 및 T 유형
◦ 플래티넘 RTD : pt100, pt500, pt1000 ... 2, 3, 4 선
◦NTC 서미스터
◦ 브리지 기반 센서 : 내부 3.0VDC 공급, ± 200mV 입력 범위
◦ 전압 : ± 10V, ± 2V, ± 200mV 입력 범위
◦ 전류 : ± 25mA
◦ 저항 : 0 ~ 200k ohm

• 채널당 모든 기능 소프트웨어 선택 가능
• 각 입력 채널 독립적 ... 모든 채널의 모든 센서, 상호 작용 없음
• 960Hz로 샘플링
• 24 비트 델타-시그마 ADC ... 매우 정확한 측정을 위해 앨리어싱 제거
• 열전대 CJC 및 개방 회로 감지
• 4 개의 분리 된 디지털 입력과 4 개의 분리 된 디지털 출력
• PC 및 접지에 대해 ± 500V 갈바닉 절연
• USB 2.0 전원 공급 ... 추가 전원 공급 필요 없음
• 무료 QuickDAQ 소프트웨어 포함 ... 빠른 시작 및 실행
• 금속 인클로저

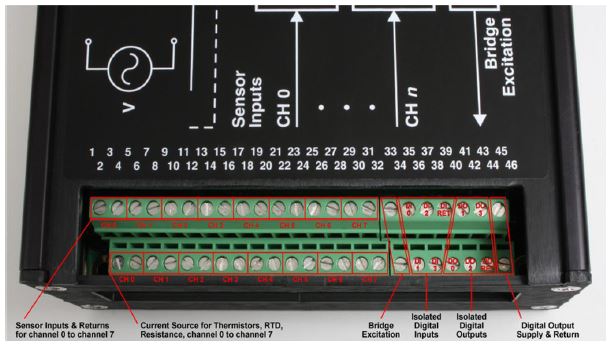

• 터미널 블록 연결
• 제품크기 : 220mm x 106mm x 40mm

                  소프트웨어

Free Data Logger Application - Upgradeable with FFT Analysis Options QuickDAQ
Free Data Logger Application - Upgradeable with FFT  Analysis Options

  • Two extensions add FFT analysis capabilities to the free base package.
  • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
  • Single-Channel and Dual-Channel (frequency response) FFT operations

Application Software for Data Acquisition DT Data Acquisition Omni Software
Application Software for Data Acquisition

  • Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system.
  • DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ...
  • DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.

Native .NET class library and Win32 DLL library DT-Open Layers
Native .NET class library and Win32 DLL library
무료

  • Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012.
  • Built using managed code, virtually eliminating memory leaks.
  • Easy configuration of all subsystem parameters.

Interface to MATLAB DAQ Adaptor for MATLAB®
Interface to MATLAB
무료

  • Single environment for acquisition, analysis, and visualization.
  • Measurement with the Data Acquisition Toolbox
  • Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.

Use DT USB and PCI data acquisition boards with NI LabVIEW™ LV-Link
Use DT USB and PCI data acquisition boards with NI LabVIEW™
무료

  • Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW
  • Consistent with the design and layout of the LabVIEW DAQmx VIs
  • Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals
