DT9837 시리즈 소음,진동 USB DAQ

24 - Bit의 델타 시그마 ADC
IEPE 또는 전압 입력
4 아날로그 및  회전 속도계 입력
• 최대 105.4 KS / s의  샘플링 / 채널당
24 비트 DAC, 최대 96 KS / s의 샘플링
채널 확장을위한 여러 개의 모듈을 동기화
USB 통신으로 전원 구동 (별도의 전원장치 불필요)
• 소프트웨어 및 드라이버 포함

      동영상보기

DT9837 시리즈는 휴대용 소음 및 진동 측정에 이상적인 매우 정확한 데이터 수집 모듈입니다.
4 개의 24 비트 IEPE (ICP) 센서 입력은 타코미터 입력과 동기화되어 현장 또는 실험실 사용을 위해 제 시간에 일치하는
,데이터 스트림을 제공합니다. 견고한 소형 모듈은 USB 연결을 통해 PC / 노트북에 자체 전원을 공급하며, 안전하고
사용하기 쉬운 작동을 위해 모든 I / O 신호에 대해 BNC 연결이 제공됩니다.

Key Features:

• 고분해능 측정을위한 4 개의 동시 24 비트 델타-시그마 A / D 채널.
• 4mA 전류 소스 및 AC 또는 DC 커플 링을 포함한 4 개의 IEPE 입력 지원.
• 휴대용 작동. 외부 전원 공급이 필요하지 않습니다. USB 전원으로 실행됩니다.
• 측정 동기화를 위해 A / D 데이터 스트림에서 타코미터 입력 지원.
• 52.7kHz 또는 105.4kHz (DT9837B 및 DT9837C의 경우) 이상의 샘플링 속도로 애플리케이션 요구 사항을 충족합니다.
• 아날로그 입력 범위는 ± 10V 및 ± 1V입니다.
• 단일 값 또는 매우 부드러운 파형 기능을 갖춘 24 비트 델타-시그마 D / A 컨버터 1 개.
• 최대 유연성을 위해 아날로그 입력 작업을위한 프로그래밍 가능 트리거. 소프트웨어 트리거, TTL 트리거 또는 아날로그 임계 값 트리거를 선택합니다.
• 최대 성능을 위해 A / D 및 D / A 하위 시스템의 동시 작동.
• .NET 클래스 라이브러리 호환 소프트웨어를위한 모든 DT-Open Layers에서 지원하여 모든 애플리케이션 요구 사항을 충족합니다.
• Linux 용 MCC 범용 라이브러리는 DT9837A, DT9837B 및 DT9837C를 사용한 데이터 수집을 지원합니다.


DT9837
USB-powered Dynamic Signal Analyzer; 24-bit, 52.7 kHz, 4 IEPE AI, 1 AO, 1 Tach

DT9837A
USB-powered Dynamic Signal Analyzer; 24-bit, 52.7 kHz, 4 IEPE AI, 1 AO, 1 Tach, AO Readback

DT9837B
USB-powered Dynamic Signal Analyzer; 24-bit, 105.4 kHz, 4 IEPE AI, 1 Tach

DT9837C-BNC
USB-powered Dynamic Signal Analyzer; 24-bit, 105.4kHz, 4 IEPE AI, 1 AO


Feature DT9837 DT9837A DT9837B DT9837C
Analog Input Features
Simultaneous Channels 4SE 4SE 4SE 4SE
Resolution 24-bit 24-bit 24-bit 24-bit
High-Pass Filter 0.5Hz 0.1Hz 0.5Hz 1Hz
AC/DC Coupling
Current Source 4mA 4mA 4mA 2mA
Max Sampling Rate/ch 52.7 kHz/ch 52.7 kHz/ch 105.4 kHz/ch 105.4 kHz/ch
A/D Threshold Trigger Fixed Programmable Programmable Programmable
Tachometer
±30V Tachometer Input Range
Gate Input*
Synchronized with AO
Analog Output Readback Capability
Analog Output Features
Channels 1 1 1
Resolution 24-bit 24-bit 24-bit
Max Sampling Rate 46.875 kHz 52.7 kHz 96 kHz
Streaming Mode
Buffer Mode
Synchronized with AI
Trigger Types Software trigger only Software trigger, external digital trigger, or analog threshold trigger Software trigger, external digital trigger, or analog threshold trigger
Other Features
Multiple Module Synchronization
Connectors BNC, OEM BNC, OEM BNC, OEM BNC
*Available on the DT9837A-OEM version. Available through BNC connection on the DT9837B module.

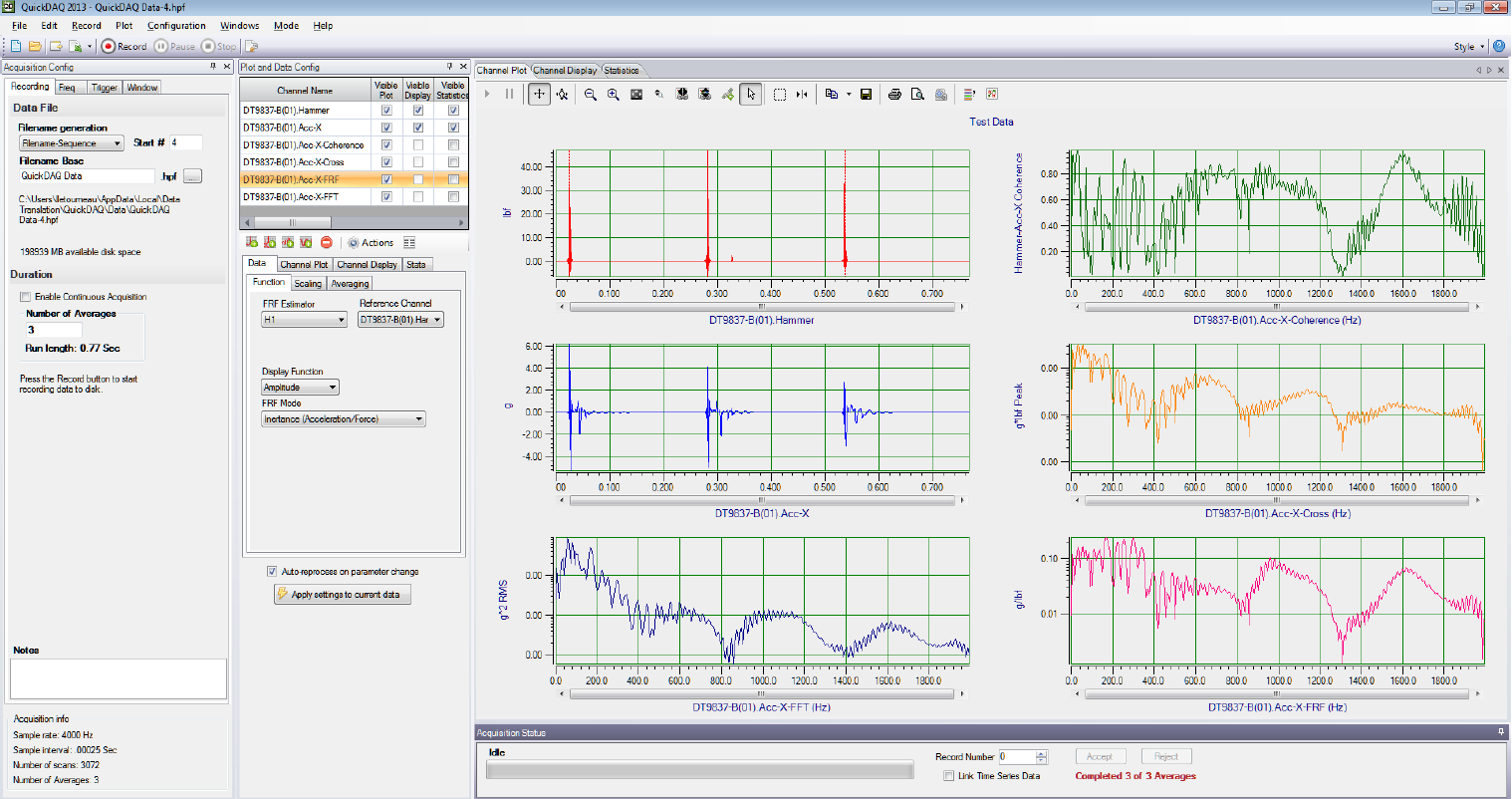

FFT & Advanced FFT Analysis Options

• 두 개의 확장은 무료 기본 패키지에 FFT 분석 기능을 추가합니다.
• QuickDAQ FFT 분석 옵션을 사용하면 모달 분석 및 ODS 분석 방법을 지원하는 심각한 소음 및 진동 분석이 가능합니다.
• 단일 채널 및 이중 채널 (주파수 응답) FFT 작업



4-Channel High Performance USB Data Acquisition DT9837A
4-Channel High Performance USB Data Acquisition


  • up to 52.7 kHz sampling rate per channel
  • analog waveform output, 24 Bit, 52.7 kHz
  • Sync port for synchronizing acquisition on up to 4 modules
  • BNC-Box Version, dimensions: 189x107x37 mm

4-Channel High Performance USB Data Acquisition DT9837A-OEM
4-Channel High Performance USB Data Acquisition

  • board level OEM version
  • up to 52.7 kHz sampling rate per channel
  • analog waveform output, 24 Bit, 52.7 kHz
  • Sync port for synchronizing acquisition on up to 4 modules
  • PCB dimensions: 147x100 mm

4-Channel High Performance USB Data Acquisition DT9837B
4-Channel High Performance USB Data Acquisition





  • up to 105.4 kHz sampling rate per channel
  • no analog output
  • Sync port for synchronizing acquisition on up to 4 modules
  • BNC-Box Version, dimensions: 189x107x37 mm

4-Channel High Performance USB Data Acquisition DT9837B-OEM
4-Channel High Performance USB Data Acquisition





  • board level OEM version
  • up to 105.4 kHz sampling rate per channel
  • no analog output
  • Sync port for synchronizing acquisition on up to 4 modules
  • PCB dimensions: 147x100 mm

4 Channel High Performance USB Data Acquisition DT9837
4 Channel High Performance USB Data Acquisition





  • up to 52.7 kHz sampling rate per channel
  • analog waveform output, 24 Bit, fixed 46.8 kHz
  • BNC-Box Version, dimensions: 189x107x37 mm

4 Channel High Performance USB Data Acquisition DT9837-OEM
4 Channel High Performance USB Data Acquisition





  • board level OEM version
  • up to 52.7 kHz sampling rate per channel
  • analog waveform output, 24 Bit, fixed 46.8 kHz
  • PCB dimensions: 147x100 mm

4-Channel High Performance USB Data Acquisition, Acoustics Edition DT9837C-BNC
4-Channel High Performance USB Data Acquisition, Acoustics Edition





  • up to 105.4 kHz sampling rate per channel
  • analog waveform output, 24 Bit, 96 kHz, ±3V
  • Sync port for synchronizing acquisition on up to 4 modules
  • BNC-Box Version, dimensions: 189x107x37 mm


소프트웨어

Free Data Logger Application - Upgradeable with FFT Analysis Options QuickDAQ
Free Data Logger Application - Upgradeable with FFT  Analysis Options

  • Two extensions add FFT analysis capabilities to the free base package.
  • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
  • Single-Channel and Dual-Channel (frequency response) FFT operations

Application Software for Data Acquisition DT Data Acquisition Omni Software
Application Software for Data Acquisition

  • Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system.
  • DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ...
  • DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.

Native .NET class library and Win32 DLL library DT-Open Layers
Native .NET class library and Win32 DLL library
무료

  • Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012.
  • Built using managed code, virtually eliminating memory leaks.
  • Easy configuration of all subsystem parameters.

Interface to MATLAB DAQ Adaptor for MATLAB®
Interface to MATLAB
무료

  • Single environment for acquisition, analysis, and visualization.
  • Measurement with the Data Acquisition Toolbox
  • Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.

Use DT USB and PCI data acquisition boards with NI LabVIEW™ LV-Link
Use DT USB and PCI data acquisition boards with NI LabVIEW™
무료



  • Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW
  • Consistent with the design and layout of the LabVIEW DAQmx VIs
  • Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals
