DT8837 소음,진동 이더넷 DAQ

- 채널간 대지접지에 대해 ±500V 절연
- 24-bit 델타시그마 ADC/ch
- 최대 52.7 kS/s/ch 샘플링
- 아날로그출력, 회전계, 카운터는 아날로그 입력채널과 동기화
트리거 버스를 사용하여 여러 모듈 동기화
- 1U, ½ rack 견고한 엔클로져
- 소프트웨어 및 드라이버포함

DT8837은 소음 및 진동 측정에 이상적이고 매우 정확한 측정 모듈입니다.
모든 I / O 채널은 서로 및 컴퓨터로부터 완전히 격리되어있어 거친 산업 환경에서 노이즈없는 데이터를 샘플링 할 수 있습니다.
4 개의 24 비트 IEPE (ICP®) 센서 입력, 24 비트 D / A 자극 출력, 31 비트 타코미터 채널이 동기화되어 현장 또는 실험실 사용을
 위해 제 시간에 일치하는 데이터 스트림을 제공합니다

Key Features:

• 고분해능 측정을위한 4 개의 동시 24 비트 델타-시그마 A / D 채널 또는 직접 센서 연결을위한 4 개의 IEPE 입력으로 사용
• 최대 52.734 kHz의 샘플링 속도, 프로그래밍 가능
• ± 10V 또는 ± 1V의 입력 범위, 채널당 소프트웨어 선택 가능
• ISO-Channel ™은 모든 I / O 신호 및 접지에 대해 채널 간 ± 500V 갈바닉 절연을 제공합니다.
• 24 비트 D / A 컨버터 1 개, ± 10V, 최대 52.734kHz 연속 파형 출력
• 샘플링 된 입력 데이터와 출력 자극의 상관 관계를 허용하는 리드 백 채널
• 4 개의 디지털 출력은 400mA에서 최대 ± 30V로 전환 가능

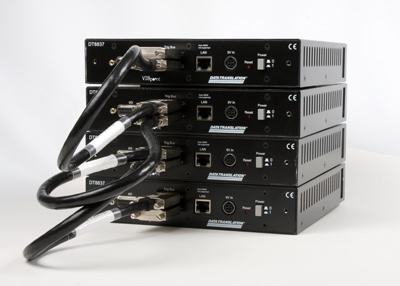

• 트리거 버스를 통해 64 개 채널 (IEPE 또는 전압)의 병렬 작동을 위해 최대 16 개의 모듈을 스택
• 최대 16 개의 계측기 모듈을 동기화하기 위해 LXI 트리거 버스를 통한 동기화 참조 클럭, ADC 동기화 및 트리거 입력 / 출력
• QuickDAQ 고급 FFT 분석 옵션 평가판을 포함한 무료 드라이버 및 유틸리티 모음
• .NET, NI LabVIEW, VEE, MATLAB, LabWindows / CVI 개발 용 IVI-COM 인스트루먼트 드라이버
• 금속 케이스, 전원 공급 장치 EP361 포함 .



Free Data Logger Application - Upgradeable with FFT Analysis Options QuickDAQ Software
Free Data Logger Application - Upgradeable with FFT Analysis Options


  • Two extensions add FFT analysis capabilities to the free base package.
  • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
  • Single-Channel and Dual-Channel (frequency response) FFT operations

Rapid Development of Signal Processing Applications Signal Processing Component Library for .NET
Rapid Development of Signal Processing Applications





  • Hardware Independent – use measurement data from any device
  • Royalty-free distribution of dll
  • Single-Channel FFT Operations
    ◦Spectrum, Auto-Spectrum
    ◦Power Spectral Density




QuickDAQ - Data Logging and FFT Analysis Software
QuickDAQ을 사용하면 아날로그 입력 스트리밍을 지원하는 모든 데이터 변환 USB 및 이더넷 데이터 수집 디바이스에서 수집하고
표시 할 수 있습니다. QuickDAQ을 데이터 번역 하드웨어와 결합하여 데이터를 수집하고, 디스크에 데이터를 기록하고,  플롯과
 디지털 디스플레이에 결과를 표시하고, 기록 된 데이터 파일을 읽을 수 있습니다. 이 강력한 데이터 로깅 소프트웨어를 사용하여
 즉시 생산성을 발휘하십시오. 고급 분석을 위해 데이터를 Microsoft Excel® 및 The Mathworks MATLAB®과 같은 다른 응용
 프로그램으로 내보낼 수 있습니다. 기본 패키지에 FFT 분석 기능을 추가하기 위해 두 가지 추가 업그레이드 옵션을 구입할 수
 있습니다.

Key Features:
  • QuickDAQ Base Package (Free)
    • Configure all input channel settings for the attached sensors
    • Load/save multiple hardware configurations
    • Acquire data continuously or for a specified duration
    • Generate output stimuli (fixed waveforms, swept sine waves, or noise signals)
    •  Log acquired data to disk in an .hpf file
    • Display data in digital display or as waveform in Channel Plot window
    • View statistics about the acquired data, including the minimum, maximum, delta, and mean values, and the standard deviation in the Statistics window
    • Export time data to a .csv or .txt file
    • Customize many aspects of the acquisition, display, and recording functions to suit your needs, including the acquisition duration, sampling frequency, trigger settings,filter type, and temperature units to use
  • FFT Analysis Option (License Required)
    • Includes all the features of the QuickDAQ Base Package plus these features and more:
    • Perform single-channel FFT operations including AutoSpectrum, Spectrum, and Power Spectral Density. Configure a number of parameters for the FFT, including the FFT size, windowing type, averaging type, integration type
    • Supports Hanning, Hamming, Bartlett, Blackman, Blackman Harris, and Flat Top response windows
  • Advanced FFT Analysis Option (License Required)
    • Includes all the features of the QuickDAQ Base Package and FFT Analysis Package plus these features and more:
    • Perform two-channel FFT operations including: Frequency Response Functions (Inertance, Mobility, Compliance, Apparent Mass, Impedance, Dynamic Stiffness, or custom FRF) with H1, H2, or H3 estimator types, Cross-Spectrum, Cross Power Spectral Density, Coherence, and Coherent Output Power
    • Supports the following reference window types: Hanning, Hamming, Bartlett, Blackman, Blackman Harris, FlatTop, Exponential, Force, and Cosine Taper windows
    • Supports real, imaginary, and Nyquist display functions
    • Save data in the .uff file format





      소프트웨어

      Free Data Logger Application - Upgradeable with FFT Analysis Options QuickDAQ
      Free Data Logger Application - Upgradeable with FFT  Analysis Options

      • Two extensions add FFT analysis capabilities to the free base package.
      • QuickDAQ FFT Analysis Options allow serious sound & vibration analysis supporting modal analysis and ODS analysis methods.
      • Single-Channel and Dual-Channel (frequency response) FFT operations

      Application Software for Data Acquisition DT Data Acquisition Omni Software
      Application Software for Data Acquisition

      • Device drivers for Windows 10 / 8.1 / 8 (64-bit and 32-bit), Windows 7 (64-bit and 32-bit), Windows Vista (64-bit and 32-bit) and Windows XP (32-bit only). The installation program automatically installs the appropriate driver for your operating system.
      • DT-Open Layers for .NET - 32-bit and 64-bit native class library for all languages that conform to the Common Language Specification (CLS), including Visual C#, Visual Basic.NET, Visual C++.NET, Visual J#.NET, ...
      • DT-Open Layers (DataAcq SDK) - Software Development Kit. A library of API functions in Microsoft C or C++. 32-bit and 64-bit native Windows support.

      Native .NET class library and Win32 DLL library DT-Open Layers
      Native .NET class library and Win32 DLL library
      무료

      • Full support for Microsoft Visual Studio® 2005, 2008, 2010, and 2012.
      • Built using managed code, virtually eliminating memory leaks.
      • Easy configuration of all subsystem parameters.

      Interface to MATLAB DAQ Adaptor for MATLAB®
      Interface to MATLAB
      무료

      • Single environment for acquisition, analysis, and visualization.
      • Measurement with the Data Acquisition Toolbox
      • Direct access to all DT-Open Layers-compliant Data Translation USB and PCI modules.

      Use DT USB and PCI data acquisition boards with NI LabVIEW™ LV-Link
      Use DT USB and PCI data acquisition boards with NI LabVIEW™
      무료



      • Create test and measurement applications for Data Translation DT-Open Layers compliant USB and PCI hardware using NI LabVIEW
      • Consistent with the design and layout of the LabVIEW DAQmx VIs
      • Measure and control analog I/O, digital I/O, quadrature decoders, counter/timer signals
