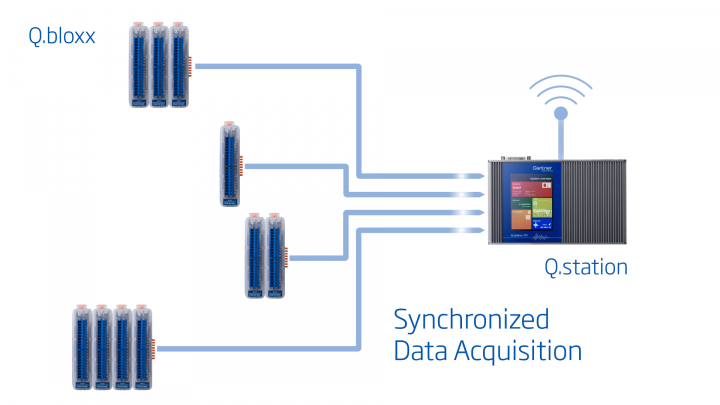

모든 테스트 응용을 위한 하나의 통합시스템 Q.bloxx 시리즈는 까다로운 테스트 환경에서 발견되는 고속의 고정밀 측정을 위해 설계되었습니다. Q.bloxx 의 DIN- 레일 마운트 디자인은 높은 유연성과 매력적인 가격대로 제공되며, 측정 모듈을 자유롭게 혼합하고 분리 할 수 있으므로 전반적인 시스템 적응성과 확장성이 향상됩니다.
전압, 전류, 저항, 포텐쇼미터, Pt100, Pt1000, 써모커플, 브리지 (full, half, quarter 스트레인 게이지), IEPE 가속도 센서 고속, 고정밀 24 bit ADC, 채널당 100 kHz 샘플링 속도 채널당 1개의 디지털 입/출력 입력: state, tare, 메모리 리셋 출력: 상태 경보, 임계 값 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC
Q.bloxxA102 (1 채널 유니버셜 입력 모듈)
1 채널 유니버셜 입력 모듈
브리지 (full, half, quarter 스트레인게이지), IEPE-가속도 센서, 전압, 전류 1 채널 아날로그 출력 전압 ±10 V 그리고 전류 0 up to 25 mA 선택, 100 kHz 고속, 고정밀 19 Bit ADC - SAR (지연시간없슴), 100 kHz 샘플링 4 디지털 입력, 2 디지털 출력 입력: state, tare, 메모리 리셋 출력: 상태 경보, 임계 값 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC
Q.bloxxA103 (8 채널 절연 차동전압 모듈)
8 채널 갈바닉 절연 전압 모듈
차동 전압, 전류 (옵션 션트 컨넥터) 절연 전압 100 VDC 고속, 고정밀 24 bit ADC, 채널당 100 Hz 샘플링 (8개의 활성 채널) 2 디지털 입력, 2 디지털 출력 입력: state, tare, 메모리 리셋 출력: 상태 경보, 임계 값 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC 정확도: class 0.01
Q.bloxxA104 (8 채널 절연 온도 모듈)
8 채널 갈바닉 절연 온도 모듈
써모커플(type B, E, J, K, L, N, R, S, T, U), 전압 (레인지 ±80 mV) 절연 전압 100 VDC 냉접점 보상회로 (CJC) 커넥터당 냉 접점 보상을 통한 우수한 열커플링 동적 선형화 선택한 범위 내에서 보간 점의 최적화 된 위치 지정, type B, E, J, K, L, N, R, S, T, U 고속, 고정밀 24 bit ADC, 채널당 100 Hz 샘플링 (8개의 활성 채널) 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC 정확도: class 0,01
Q.bloxxA105 (4 채널 RTD 온도 모듈)
4 채널 RTD 전용 온도 모듈 Pt100, Pt1000 or resistance in 3- or 4- wire technique 고확도 최대 편차 0.05 ℃, 온도 영향 0.02 / 10K 높은 확도로 디지털화 24 bit ADC, 채널당 10 Hz 샘플링 레이트 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC
Q.bloxxA105CR (4 채널 극저온 온도 센서 모듈)
4 채널 극저온 온도 센서 모듈 (cryogenic sensors) 예: Cernox, TVO, 입력 범위 선택 가능 6500 Ω 또는 20000 Ω Sensor excitation 7.5 μAeff only 센서의 자체 발열을 피하십시오. 센서 특성의 개별 선형화 64 노드를 사용하고 센서 데이터 파일에 보관함으로써 센서 별 선형화. 선형화된 보정 데이터 가져 오기. 높은 확도로 디지털화 24 bit ADC, 채널당 10 Hz 샘플링 레이트 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC

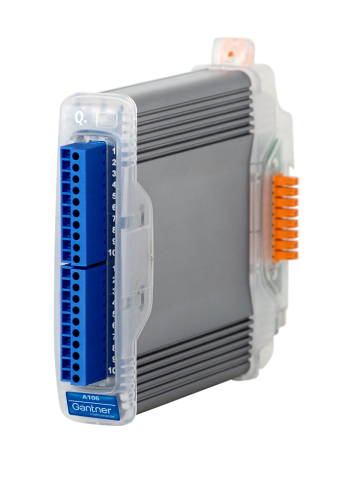

Q.bloxxA106 (2 채널 CF 스트레인게이지 입력 모듈)
2 채널 스트레인게이지(CF) 입력 모듈 스트레인 게이지 (full, half, quarter), 및 유도성 측정 브리지 LVDT, RVDT DC 및 캐리어 주파수 (CF) 원리 2가지 Excitation 가능: DC excitation, 600 Hz, 4.8 kHz CF excitation 원거리 신호선 및 노이즈 영향으로부터 문제해결을 위해 CF excitation 방식으로 추천합니다. 채널당 1 개의 아날로그 출력 전압 ±10 V, 10 kHz 샘플링 고속, 고정밀 디지털화 24 bit ADC, 채널당 10 kHz 샘플링 레이트 채널당 1개의 디지털 입/출력 입력: state, tare, 메모리 리셋 출력: 상태 경보, 임계 값 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC
Q.bloxxA107 (4 채널 유니버셜 입력 모듈)
4 채널 유니버셜 입력 모듈 전압, 전류, 저항, 포텐쇼미터, Pt100, Pt1000, 써모커플, 브리지 (full, half, quarter 스트레인 게이지) 일반적으로 가장 많이 씌여지는 모듈입니다. 고속, 고정밀 디지털화 24 bit ADC, 채널당 10 kHz 샘플링 레이트 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC
Q.bloxxA108 (8 채널 절연 고속전압 모듈)
8 채널 갈바닉 절연 전압 모듈 (고속) 차동 전압, 전류 (옵션 션트 컨넥터) 절연 전압 100 VDC 고속, 고정밀 24 bit ADC, 채널당 10 KHz 샘플링 (8개의 활성 채널) 2 디지털 입력, 2 디지털 출력 입력: state, tare, 메모리 리셋 출력: 상태 경보, 임계 값 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC 정확도: class 0.01 Q.bloxxA109 (4 채널 아날로그 출력 모듈)
4 채널 아날로그 출력 모듈 전압 ± 10 V, 전류 4 ... 20 mA 선택 가능 절연 전압 500 VDC DAC- 해상도 16 비트 1 채널 100 kHz, 4 채널 10 kHz 디지털 입력 4 개 및 디지털 출력 4 개 2 카운터, 2 주파수 또는 2 PWM 입력, 2 주파수 또는 PWM 출력, 상태 입출력으로 구성 가능 출력: 상태 경보, 임계 값 주파수 입력 및 출력 최대 1MHz 주파수 측정 (Chronos 방식), 최대 10kHz 출력 주파수 카운터 백 워드 카운터, 기준 제로 인식 (리셋 / 인에이블) 기능이있는 구적파 카운터, 최대 1MHz PWM 입력 및 출력 듀티 사이클 및 주파수 측정, 가변 주파수 및 / 또는 듀티 사이클 출력 자유롭게 출력신호 스케일링 가능 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스,절연 전압 500 VDC
Q.bloxxA111 (4 채널 가속도센서 입력 모듈)
4 채널 절연 가속도 입력 모듈 IEPE 센서, 전압 고속, 고정밀 디지털화 24 비트 ADC, 채널 당 100 kHz 샘플 속도 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스,절연 전압 500 VDC
Q.bloxxA116 (8 채널 스트레인 게이지 입력 모듈)
8 채널 브리지 입력 모듈 스트레인 게이지 브리지 (풀, 하프, 쿼터) 스캐너 방식이 아닌 8개의 실제 병렬 입력 유연한 입력 DC 브리지 excitation 2 V 및 4 V 입력 범위 1mV/V 및 5mV/V 채널당 션트 켈리브레이션 모든 Q.series 모듈과 호환 가능 예: 변위, 온도, 카운터, 전압, 전류, 저항, 주파수, I / O 고속, 고정밀 디지털화 24 비트 ADC, 채널 당 10 kHz 샘플 속도 신호 컨디셔닝 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, 산술, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스,절연 전압 500 VDC
Q.bloxxA123 (4채널 높은 절연 전압입력 모듈)
4 채널 갈바닉 절연 전압입력 모듈 전위가 높은 전압 범위 100mV, 1V, 10V 절연 전압 1200VDC short-term 5000 VDC 고속, 고정밀 디지털화 24 비트 ADC, 4 채널, 채널당 50 kHz 샘플 속도, 2 채널의 채널 당 100 kHz 샘플 속도 신호 컨디셔닝 16 개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 채널간 전원 공급 장치 및 인터페이스 절연 전압 1200VDC / 858VACrms 시험 전압 : 1 분간 5kVDC
Q.bloxxA124 (4채널 높은 절연 온도 모듈) 4 채널 갈바닉 높은 절연 온도 모듈 써모커플 (type B, E, J, K, L, N, R, S, T, U), 절연 전압 1200 VDC 냉접점 보상회로 (CJC) 커넥터당 냉 접점 보상을 통한 우수한 열커플링 동적 선형화 선택한 범위 내에서 보간 점의 최적화 된 위치 지정, type B, E, J, K, L, N, R, S, T, U 고속, 고정밀 24 bit ADC, 채널당 10 kHz 샘플링 (4개의 활성 채널) 신호 컨디셔닝 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, 연산, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 I / O 신호, 전원 공급 장치 및 인터페이스 절연 전압 1200 VDC (short-term 5000 VDC)
Q.bloxxA127 (4채널 높은전압 높은절연 모듈)
4 채널 갈바닉 절연 전압입력 모듈 전압 측정을위한 2 개의 입력: ± 40V, ± 120V, ± 400V, ± 1200V 션트 저항을 통한 전류 측정 용 2 개 입력: ± 80mV, ± 240mV, ± 800mV, ± 2400mV 고속, 고정밀 디지털화 24 비트 ADC, 4 채널, 채널당 50 kHz 샘플 속도, 2 채널의 채널 당 100 kHz 샘플 속도 신호 컨디셔닝 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 채널간 전원 공급 장치 및 인터페이스 절연 전압 1200VDC / 858VACrms 시험 전압 : 1 분간 5kVDC
Q.bloxxA128 (4채널 높은전압 높은절연 모듈)
4 채널 갈바닉 절연 전압입력 모듈 전압측정범위: 40V, 120V, 400V, 1200V 절연 전압 1200VDC short-term 5000 VDC 고속, 고정밀 디지털화 24 비트 ADC, 4 채널, 채널당 50 kHz 샘플 속도, 2 채널의 채널 당 100 kHz 샘플 속도 신호 컨디셔닝 16개의 가상 채널, 선형화, 디지털 필터, 평균, 스케일링, 최소 / 최대 저장, RMS, 산술, 알람 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바닉 절연 채널간 전원 공급 장치 및 인터페이스 절연 전압 1200VDC
16 개의 디지털 입력 상태, 단일 또는 비트 세트, 호스트 제어 구성 가능한 임계 값 TTL 또는 높은 레벨 (EN61131-2, Type1) 짧은 반응 시간 입력당 10 μs RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바니 절연 I / O 신호 (2 개 그룹 x 8 개 입력), 전원 공급 장치 및 인터페이스 절연 전압 500 VDC Q.bloxx D105 (디지털 출력 전용모듈)
6 개의 구성 가능한 디지털 입력 2 채널, 각 3 차동 또는 단일 종단, 주파수, 카운터, PWM, 상태 256 단계로 조정 가능한 임계 값 Differential: -20V ~ + 20V 범위의 차동 입력, Single-ended inputs: 0V ~ + 26V 범위의 단일 종단 입력 주파수 입력 최대 1MHz 주파수 측정 (Chronos 방식), 방향 인식 카운터 Up/down 카운터, 기준 제로의 쿼드러처(quadrature) 카운터, 최대 1MHz PWM 입력 듀티 사이클 및 주파수 측정, 주파수 및 / 또는 듀티 사이클 출력 가변 가능 RS485 필드버스 인터페이스 up to 48 Mbps: LocalBus up to 115.2 kbps: Modbus-RTU, ASCII 갈바니 절연 터미널 1, 터미널 2, 전원 공급 장치 및 인터페이스 절연 전압 500 VDC
